LG-NLY04型 楼宇智能安防布线实训系统

     LG-NLY04型 楼宇智能安防布线实训系统是为高校、高职、中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关的教学和培训。
    一、系统结构与组成

     楼宇智能安防布线实训系统采用模型模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

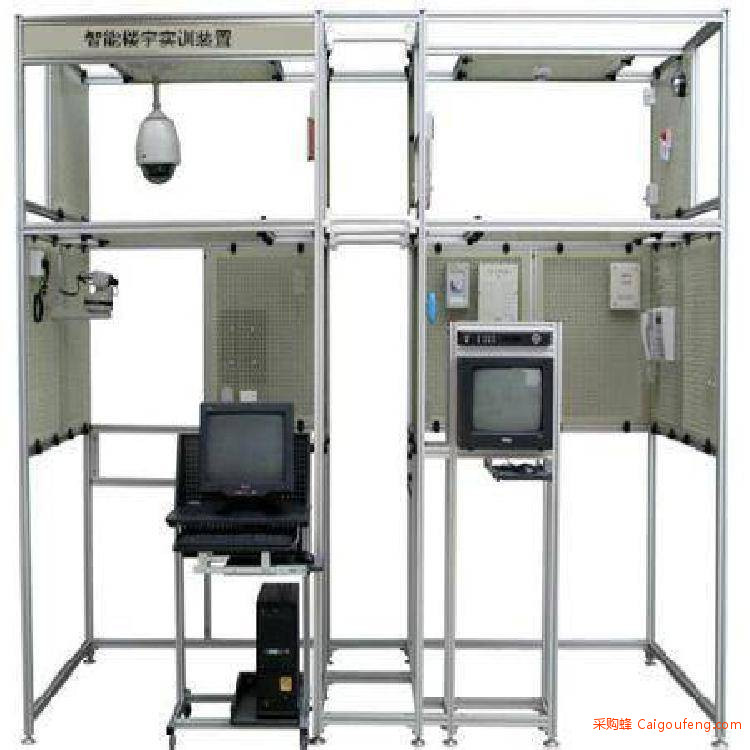

     建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，安保区域设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装、智 能大楼室内安防系统的设备安装等工程训练，实现单元和单户可视对讲功能。
     管理中心实现智能大楼（小区）的集中监控和管理，安装有管理中心机、视频监控台、监控计算机等典型管理设备。
     在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射，安保区域的房间窗户装有幕帘探测器，实现室内安防与周边防范功能。
     在管理中心区域和智能大楼（小区）内，安装典型监控器材（半球摄像机、红外摄像机、枪机、快速球云台摄像机等），实现关键区域视频监控，设有两台监视器，其中一台17寸液晶监视器，一台14寸CRT监视器。
     功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行，通过接线和配置，也可进行联动实训。
    二、主要技术性能

输入电源：单相三线 220V±10% 50Hz
工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
装置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保护：具有漏电压、漏电流保护，安全指标符合***

三、系统配置
1、对讲门禁系统
    包含彩色可视室外主机、普通壁挂室内分机、彩色可视室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。
2、室内安防与周边防范系统
    包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光器、按钮、红外幕帘探测器、大型主机、六防区主机、液晶键盘、多路总线驱动器、RS232打印机接口模块、管理软件。
3、视频监控系统
    包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。
4、巡更系统
    包含巡更巡检器、通讯线、充电器、信息钮、巡更系统软件。
5、工具及配件
6、工具
    包含便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等工具。
7、耗材配件
    包含PVC线槽、BNC视频接头、23芯线(红、黑) 、16芯线(红、黑)。
